Speedmeter in vgrajen GPS

[1stofficer]

A obstaja kak Speedometer prikazovanik za kokpit z vgrajenim GPS?

[SR 290]

Ne vem kaj misliš, ampak mi imamo analogni števec hitrosti premera 117 mm podjetja Avtometer povezan na GPS anteno Livorsi in prav kaže. Antena je ločen "štofeljc" višine 20 mm in premera kakih 40 mm, povezana sta pa z tankim kablom.

[Grega295]

https://www.velocitek.com/

[1stofficer]

GPS antene nimam, niti GPS prikazovalnika. Iscem oboje skupaj ali pa posebej anteno (stoflc) in prikazovalnik (digitalni). Fajn bi blo da ima NMEA 0183, ker bi rad nekoc povezal skupaj se 3 ze obstojece instrumente.

[SR 290]

http://www.livorsi.com/

[1stofficer]

http://www.livorsi.com/

Merilci so bolj za motorce, js mam jadrnico. So pa zanimive GPS antene. Pise da so cene industrijske. A to ni v maloprodaji?

[SR 290]

Mislim, da je vmes precej dogovorne ekonomije. Mi smo sicer kupovali cajgarje za motorca, ampak ne na prvo žogo. Po nekaj izmenjanih ustreznih emajlih je prišlo do ugodne ponudbe. Cen se ne spominjam več vem pa, da je imel tale števec z gps anteno podobno ceno kot vsi ostali števci skupaj.

[Marchi]

Glede speedmetra z GPS mi kot poceni varianta najprej na misel pride pametni telefon. Ampak to ni to kar iščeš. Za silo bi bilo. Drugače pa imaš multifunkcijske displeje, ki so v bistvu že kar gps plotterji in pa kažejo vse kar je v nmea mreži. Samo to je takoj 300€. En plotter boš slej ko prej rabil in okrog njega potem gradiš sistem. Kaj pa imaš zdaj?

[1stofficer]

Na barki v kokpitu je log, wind meter, pa se tiller avto pilot. Vse ima seatalk ali nmea, enktat bom to povezal, smo ze v eni temi to obdelovali.

Za ploter imam tablico in gor BoatingHD. Ker se rad malo igram z nastavitvami jader me vseskozi seveda zanima hitrost. Kolescek kaze kokr keze, zato raje gledam to s ploterja, ki uporablja GPS tablice. Fora je pa v tem, d ase mi ne da vedno znova in znova laufat tablice in bi pac rad mel v kokpitu gps z brzino. To je to. Telefon je tut resitev samo spet bolj tako tako....

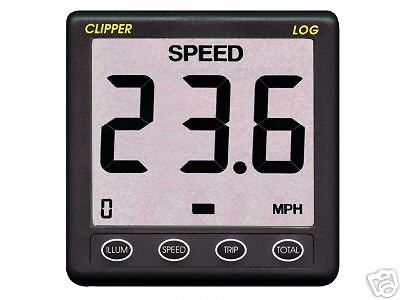

Neki takega. Samo da ta nima GPS vgrajen, rabis se to ppsebej

[francelj]

Tale Clipper je relativno poceni, nima sicer NMEA2000, sprejema preko NMEA183, 4800 baud, kar pa podpira precej malih GPS sprejemnikov. Takega težko montirat nekam blizu v konzolo ali armaturo, lahko bi celo prilepil na hrbtno stran displejčka. Dela dobro. Imam enega tega od takrat, kor mi je v ploterju počasi opešal GPS sprejemnik in je imel NT te na zalogi. :

https://www.haicomeurope.com/Product.shtml?pid=HI-206%20PS2.html&fo=Product/GPS%20Receivers



Haicom so imeli tudi tile v Pobegih pri Kopru: http://www.satelitska-navigacija.si


Drugače pa je GPS modulov cel kup. Naprimer:
https://www.amazon.de/Haicom-GPS-Receiver-HI-206-PSII/dp/B00507BNVI
https://www.amazon.com/GlobalSat-BR-355S4-GPS-Receiver-Black/dp/B00AMAJFUO/ref=sr_1_8?crid=32JZ9KF0SV9MS&dchild=1&keywords=gps%2Breceiver&qid=1598816242&s=electronics&sprefix=gps%2Brece%2Celectronics%2C245&sr=1-8&th=1
https://www.amazon.com/dp/B07Z8BRVHW/ref=sspa_dk_detail_0?psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEySlRBSzVESzdQMFZRJmVuY3J5cHRlZElkPUEwMjQ2MzMwMlYwVE5FSlhET0NDTyZlbmNyeXB0ZWRBZElkPUEwOTY3MTM4M0IxVkhHTENVSlMwMSZ3aWRnZXROYW1lPXNwX2RldGFpbDImYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl

ali pa tale iz Kitajske direkt, če imaš čas počakat na paket:
https://www.aliexpress.com/item/4000838009241.html?spm=a2g0o.detail.1000015.1.6ce27c3cACOu1R&scm=1007.14452.151110.0&scm_id=1007.14452.151110.0&scm-url=1007.14452.151110.0&pvid=76eddc40-0fb9-4b28-9355-63457f1d7d1f&ad_pvid=202008301233233526980573294479761495_2&fromDetail

Pazi, potrebuješ NMEA183 ali RS232, NE USB ! Pri vseh teh moraš nekje najti še 5V za napajanje. Najceneje je, če uporabiš 12V adapter za USB za polnjenje telefona v avtu...

Na Aliexpress dobiš tudi kar celo škatlico, s prikazovalnikom. Vodotesna najbrž ni. Poglej, če se dobi taka, ki kaže navtične milje. Km in kopenske milje so za na morje malo štorasti:
https://www.aliexpress.com/item/32835412204.html?spm=a2g0o.productlist.0.0.29eb7af8Tb15Qy&algo_pvid=ddc517d9-4947-4fcc-8fc6-4278f99403c1&algo_expid=ddc517d9-4947-4fcc-8fc6-4278f99403c1-13&btsid=0ab6f8ad15988159140255889ebd71&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

https://www.aliexpress.com/item/4000021436993.html?spm=a2g0o.productlist.0.0.29eb7af8Tb15Qy&algo_pvid=ddc517d9-4947-4fcc-8fc6-4278f99403c1&algo_expid=ddc517d9-4947-4fcc-8fc6-4278f99403c1-45&btsid=0ab6f8ad15988159140255889ebd71&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

[1stofficer]

Hvala za linke, sem podobne ze gledal. Vsekakor bolj pametno kupit doma kot narocat iz Kitajske...

Eno butasto vprasanje. Tile gps sprejemniki majo ali rs232 ali PSII konektorje. Kako se to ujame z nmea0183 prikljucku prikazovalnika zgoraj? Rabis kak konverter?

[francelj]

Ne potrebuješ nobenega konverterja, iz GPS modula pride točno tisto, kar potrebuje Clipper, pa tudi večina ploterjev.
Konektor lahko odrežeš iz zvežeš žičke s sponkami. Ali pa naspajkaš kompatibilen konektor še na drugi strani. NMEA183 pri 4800 baudih ni pretirano občutljiv. Tudi, če boš žičke samo skupaj zvil in izoliral s trakom, bo nekaj časa delalo

[Marchi]

Verjetno pa niso waterproof teli gps moduli in ga namontiraš nekam v notranjost?

[1stofficer]

Ok hvala!

Se eno vprasanje, ne poznam nmea namrec. Ce bi dal takle GPS v mrezo skupaj z ostalimi napravami, ali bi bil signal na voljo tudi vsem ostalim? Vse podatke iz mreze bi prek wifi konverterja v koncni fazi rad bral z OpenCPN in nmea viewerjem.

[francelj]

Verjetno pa niso waterproof teli gps moduli in ga namontiraš nekam v notranjost?

Moj celo je. Vse skupaj je v plastični škatlici. Problem je lahko le kontakt, ampak tudi tega se da izvesti z zaprtimi konekorji. Kot vidim na slikah, je bolj problem displajček. Zadaj ima odprte kontakte. Bo za montažo v zaprto konzolo.
