Dvigalo za barke do 8 ton za barvanje antifoulinga

[MKN]

Pozdravljeni,
Tudi sam išcem nekaj takega, da bi spravil coln iz prikolice, ker more prikolica na prenovo. Coln je v garazi zato bi ga poskusil s takimi nosilci samo dvignit od prikolice in prikolico zapeljati stran, čoln bi pa ostal na mestu v garaži. Postopek bi pa izvedel nazaj v obratni smeri ko bi prikolica prisla nazaj.Imate kak nasvet kako bi se to dalo izvest?
Hvala in lep pozdrav ter mirno morje.
Kristijan

Jaz sem svojega fishermana, ki z motorjem skupaj tehta približno 500 kg, dvignil s prikolice s pomočjo avto dvigala in vijaka na podpornem kolesu prikolice. Zadaj sem dvigalo podstavil pod prikolico in dvignil prikolico skupaj s čolnom, spredaj pa sem do konkca dvignil nosilec podpornega kolesa. Ko je bil čoln v najvišji legi, sem podstavil tovorne trakove (gurtne) in jih vpel v strop garaže. Potem sem dvigalo in podporno kolo spustil in čoln je obvisel na trakovih. Seveda sem dvignjeno prikolico zadaj sproti podlagal s stranskimi podporami, da ni bil čoln podprt samo v dveh točkah. Če bi imel dve dvigali zadaj, sprotno podlaganje ne bi bilo potrebno.

Jaz sem sicer samo zamenjal prikolico in je čoln visel kakšni pet minut. Če gre prikolica v poprvilo, bi bilo verjetno pametno čoln podložiti. da ne visi samo na trakovih

LP, MKN

[bojan11]

A je to pokojnega Ovčarja sistem al se je on pri tebi učil?

Ta sistem je drugace od Americanov, sem ga pa med drugim tudi njemu jaz pokazal. On je imel drugace malo bolj robustne dvigalke. Te so malo bolj okretne in hkrati tudi lazje za transportirat na poljubne lokacije.

[omas]

Je mogoce kdo naredil lesen okvir in z gurtnami vzdignil jadrnico? Nekaj takega moram naredit, pa bi bilo fajn videt ce je kdo kaj takega ze naredil?

[AEgir]

Super patent tole si bom pa tudi jaz sešvasal eventuelno

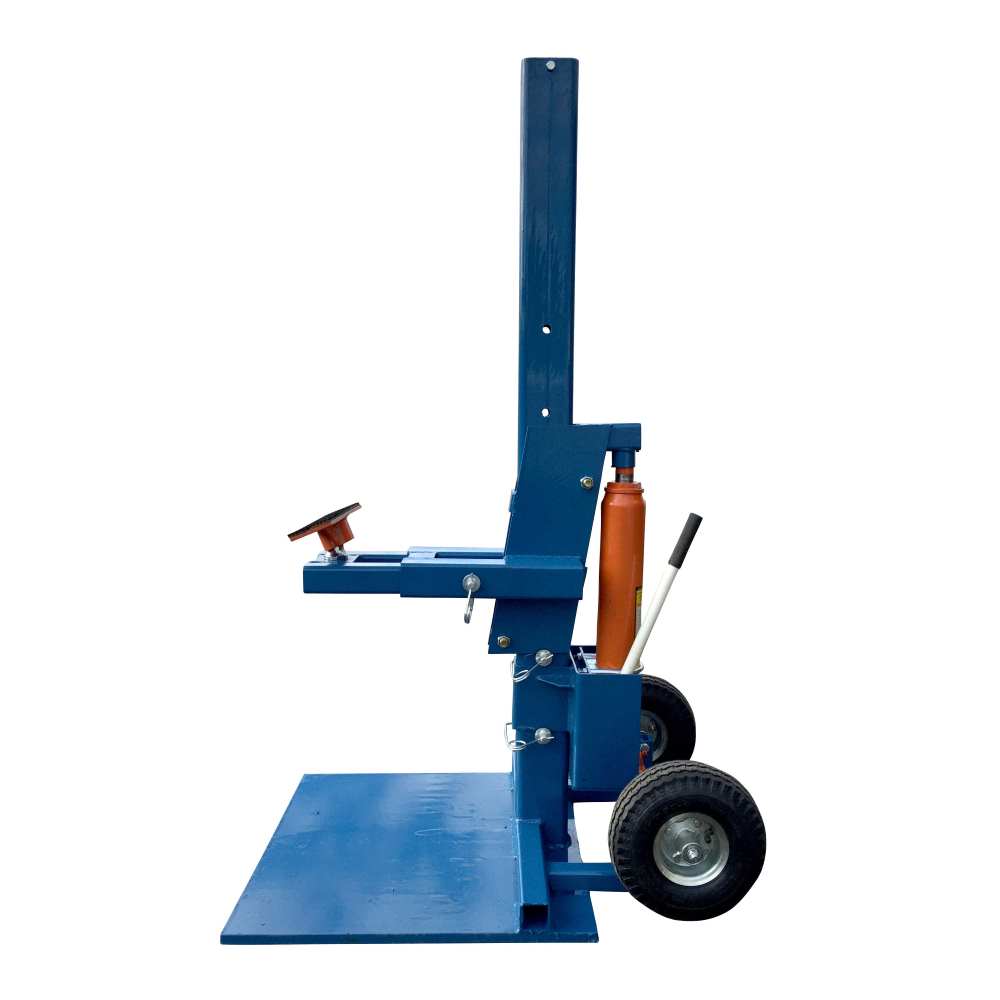

Takle je original. Brownell.

[Bonaparte]

Mislim da je boljše, da je dvigalka na levi strani stebra kakor jo je naredil "Bojan", saj je teža direktno na dvigalko in ne diagonalno. Težava bi lahko bila da bi se cev ki potuje po stebru dvigala lahko zataknila.

Jaz če bi della tako dvigalko bi naredil tak patent, kot ga je prilepil aegir, da lahko dvigaš in spuščaš spodnji del kamor je položena dvigajlka.

Naredil bi, da je dvigalka privijačena na ogrodje.
Uporabil bi poceni dvigalko iz merkurja za dvigovanje kombija, ki ima sicer majhen hod, ampak zadosti velik, da dvigneš barko iz prikolice.

z diagonalnimi palicami bi naredil ojačitev med talno ploščo in stebrom dvigala.

[AEgir]

Nek križanec med tistim prvim in tem bi bil idealen. Meni se tudi dopade daljši cilinder na notranji strani.

Hec bi bil če bi tako izpilil mehanizem, da bi lahko pol metra dvignil tudi avto.

[kasaudio]

Statično in z vidika trenja ter potencialnega zatikanja ob steber gledano, bi bilo najbolje, če bi bil cilinder direktno pod točko, ki nalega na plovilo...

[nac]

Statično in z vidika trenja ter potencialnega zatikanja ob steber gledano, bi bilo najbolje, če bi bil cilinder direktno pod točko, ki nalega na plovilo...

Potem pa prikolice ne bi dobil ali not ali ven,kar pa je bistvo teh vint.

[Marcel_Mastnak]

Nič se ne zatike ker po stebru se vozijo role in nič ne drsi...

[habibi Vll]

Jaz sem si naredil tole, mojo barko(2.5T) dvigne brez problema(ta na sliki ni moj).Sistem je rastavljiv v par minutah.Sedaj sem ga še doteral, da je še bolj kompakten.

[bojan11]

Jaz sem si naredil tole, mojo barko(2.5T) dvigne brez problema(ta na sliki ni moj).Sistem je rastavljiv v par minutah.Sedaj sem ga še doteral, da je še bolj kompakten.

Kaksno dimenzijo cevi si uporabil za pokoncne stebre in za gornjega prečnega?

[habibi Vll]

50 kvadrat debelostenske, prečna je prerezana in ima 1.5m vložek, da se lahko rasteguje po širini čolna.

[Marcel_Mastnak]

Zakaj pa ni gurtna vpeta v vogalu zgoraj da nebi stebrov tak na not pigalo?

[habibi Vll]

Sem že tudi to popravil, takrat nisem imel še dovolj dolge gurtne.Tudi na spodnjem križu sem dal še bočne stabilizatorje.

[bojan11]

50 kvadrat debelostenske, prečna je prerezana in ima 1.5m vložek, da se lahko rasteguje po širini čolna.

Hvala
