Eno štromarsko vprašanje

[1stofficer]

422 nimam. 232 in 485..

Ne poznam tok v detajle razlik med 485 in 422 da bi suvereno upal gor obesit 485 namest 422.

[kasaudio]

mrzel lot?

Osciloskop napajaj preko usb power pack-a in preko wifi... tako garantirano ni vpliva na vezje.

[1stofficer]

Ni mrzel lot...

Tudi vhode, ki so trije, sem menjal med sabo. Na barki sem mel hkrati cist druge drate, bolj kot ne improvizirano, pa vedno ista tezava. Vse zivo sem ze probal in pomenjal pa nc ne nuca. Lepp dela samo ce se dotaknem katerega od kontaktov...

Nc. Osciloskop bo dal kak konkreten odgovor. Upam

[polanc]

Fukn u morje,psss hladn pir odpri pa jadra raztegn...A ne,ne, ne nared tega,ne onesnažuj morja..u kanto za elektroniko na komunalo nes..

[1stofficer]

Dobra ideja, sam q... k dol ne morm

[motorni]

Tole je vmesnik RS232-RS485, preverjeno deluje. Lahko se napaja iz porta RS232, ampak moraš prav postaviti vsaj enega od kontrolnih signalov, ali pa mu pripelješ zunanjih 5V. 555 je v vezju zato, da preklopi MAX485 na oddajo, ko pride start impulz na RS232. (RS485 je semi duplex delovanje, ko oddajaš, ne moreš sprejemati). Tisti jumperji so za nastavitev timerja za oddajo. Vmesnik je uporaben tudi kot vohalec za RS485. RS232 priključiš na PC, rabiš še en terminalski program, pod DOS-om je bil to term90, pod win je en uporaben Hercules

[AEgir]

Ne daj se Ines. Na konc boš pogruntal kaj te heca in bo užitek še tolk večji.

[1stofficer]

Hvala motorni. Prav takle modulcek mi je posodu kasauidio in bom sprobal to preden kaj grem cinit. En medklic. Moj MPX hoce met 422 drgac, tale je pa 485. Kokr sem na brzino gledal razlike, so ti start pini pr 485 razlika od 422, elektricni nivoji pa so enaki. Al je se kaj drugega? Da si ne skurim kaj...

Morda ves kaksno vlogo ima jumper 1 na 485 izhodu?

[kasaudio]

Kot izgleda nekakšno terminacijo. Drugače je terminacijo 120ohm. Tudi na unih modulčkih je 120. Lp

[1stofficer]

Ja, makes sense. Da ni izhod v luftu ce ni nic gor obeseno najbrz

[motorni]

O šit, tisti upor R2 bi moral biti 120 Ohm. Jumper je za zaključek linije s 120 ohmi na vsakem koncu, pomembno če bo dolga kilometer.
485 je lahko le semiduplex, ker imaš sprejem in oddajo po isti parici. Pri 422 sta ločena, rabiš 2 parici in dva max485, dela pa lahko sprejem in oddaja hkrati, torej full duplex.

[1stofficer]

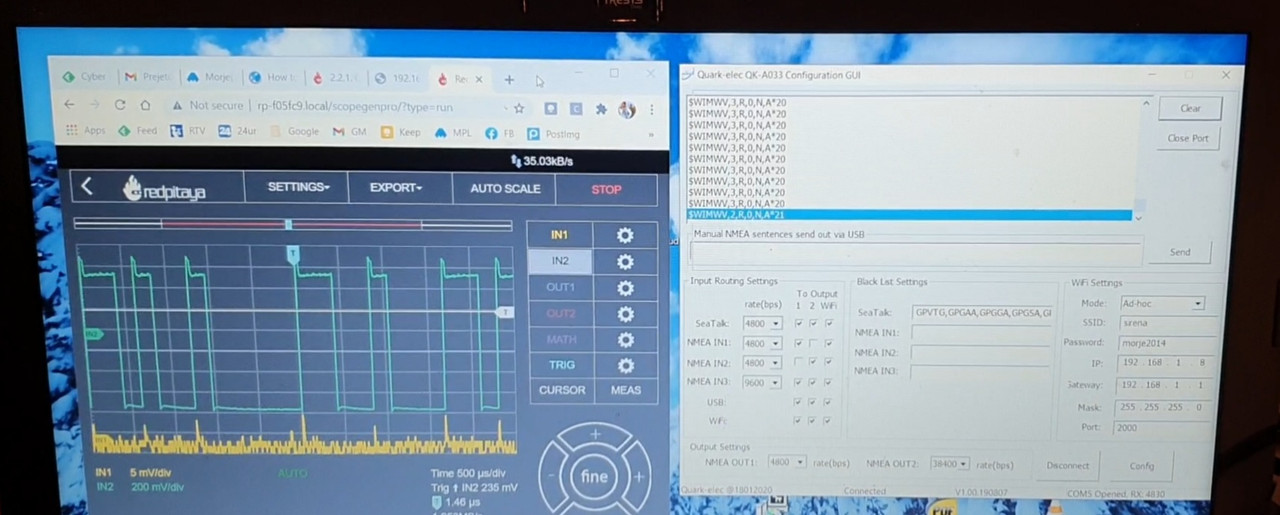

Tako. Pomenjal tistih 20cm neoklopljenega drata z oklopljenim, ni spremembe. Pregledal signal z osciloskopom in imel po eni strani sreco, da ni vplival na delovanje, kot je, ce sem se na primer dotaknil kaksne zice, po drugi strani pa se signal ni spremenil prav nic, oziroma tega nisem opazil, pa je enkrat delalo, drugic pa ne.

Pojma nimam v cem je fora. Upal sem, da bo osciloskop pokazal razliko na vhodu v MPX, pa jo ne.

Signal ni prav speglan, gre pa od 0 do 5V, 4.800 bps.

[1stofficer]

Probal bom dat kak kondenzator da bo malo popeglal signal. Kok bi blo za dat, ce ma kdo kako idejo?

Pol pa probam dat se drug 232 422 konverter. To je zadnja opcija...

[kasaudio]

Signal ni prav speglan, gre pa od 0 do 5V, 4.800 bps.

Če gledam sliko, meriš na kanalu 2, območje imaš 200mV/div, razlika med 0 in 1 je efektivno 1.4V. Če bi zeznil X1/X10 na sondi bi bila 14V kar pa ni možno.

Signal je po obliki lep, špice so zaradi sonde, nivo pa je vsaj po videnem bistveno prenizek.

Izmeri s kanalom 1, ker v tem primeru "sonda ne zvoni".

Ne dajat kondenzatorja!

[1stofficer]

Ce mislis s prenizek, da gre prevec pod nulo, sem ga premaknil nizje sam, ba bi lepse videl obliko. Sicer gre od 0 do +5v
