Dnevna energetska bilanca

[rado]

"Tole je zanimivo https://www.victronenergy.si/battery-mo ... tery-shunt"

Čuden prevod strani.
SHUNT je bil vedno zaporedni upor in nikoli "vzporedni upornik"

[Wisdom]

"Tole je zanimivo https://www.victronenergy.si/battery-mo ... tery-shunt"

Čuden prevod strani.
SHUNT je bil vedno zaporedni upor in nikoli "vzporedni upornik"

Odvisno kako jemlješ šunt upor. Za občutljiv instrument v funkciji ampermetra je bil vedno vzporeden upor,,,

[tomaz_slo]

Rado, shunt upor je bil vedno soupor in nikoli predupor.

[kasaudio]

Shunt je zaupor ker pride na koncu na minus. Te3hnično je useen, elektronika pa lažje meri tako.

[Nikola T.]

"Shunt" kot ga poznamo v navtiki je upor vezan ZAPOREDNO v tokogrogu med tokovnim virom in bremenom, čeprav beseda pomeni ranžirati-razdeliti tok na dva dela. Na shuntu merimo napetost VZPOREDNO. Nekoč so imeli voltmetri nizko notranjo upornost in je zato ta beseda imela pravi pomen. Danes z visokoomskimi merilniki napetosti pa je ta vpliv zanemarljiv.

Za meritev je popolnoma vseeno kje je "SHUNT" vezan, kajti tok je v celotnem tokokrogu med virom in bremenom ENAK. V navtiki shunt vežemo na minus z razlogom zmanjšanja napak pri priključitvi in požarne varnosti.

Idealen shunt mora imeti čim nižjo in konstantno upornost v delovnem temperaturnem razponu, na merilnem področju za katerega je izdelan. Idealen merilnik padca napetosti na shuntu ima ZELO visoko notranjo upornost.

[modro morje]

Evo da še jaz pristavim lonček, ker bi rad nekaj nabavil za spremljanje bilance (jadrnica 10m, največji porabnik hladilnik, hišna banka 2x150Ah, uporaba sončnega panela 160W z Victron MPPT regulatorjem). Ko pregledujem množico informacij za "Battery Management System" (BMS), najdem nekaj produktov, ki zgledajo resni, in jih hvalijo razni forumaši, tudi po tujih forumih, pa cena se zdi dosegljiva za navadne smrtnike. To so izdelki od firm Victron, Mastervolt in Balmar. Produkte Victron in Mastervolt je opisoval tudi NT, in se dobijo pri njem v Harpoonu.
Vsaka firma ima lahko še neke različice produkta, najbrž da pokrije večji cenovni spekter, koliko so se pač kupci pripravljeni stegniti. Evo tukaj navajam, kar se mi zdijo resni produkti:
- Victron: BMV 7xx (torej 700, 712), (https://www.victronenergy.si/battery-mo ... -712-smart) ki potencialno vključuje BlueTooth (BT), pa omogoča vklop externih relejev (recimo za izklop porabnikov), pa menda še razne alarme. Podvrsta produkta je SmartShunt 500A (https://www.victronenergy.si/battery-mo ... -nav-image ), ki ima BT, nima pa prikazovalnika, in zato odpade napeljevanje žice do kokpita z instrumentno ploščo. Lahko priklopiš še senzor temperature, ALI pa meriš napetost na drugem akuju (recimo startnem). Žal ne moreš oboje. SmartShunt je seveda cenejši od izvedbe s prikazovalnikom. V primeru BT je možno nastavljanje (programiranje) preko pametnega telefona.
- Mastervolt: BattMan Pro ali pa Battman Lite. Masterlink BTM-III . Seveda z vgradnjo priloženega Shunta. Zdi se, da nobeden izmed teh ne premore BlueTooth povezave.
- Balmar SG200 (https://marinehowto.com/balmar-sg200-se ... y-monitor/). Ta naj bi izračunaval tudi SoH (State of Health), torej stanje baterije glede na staranje, oziroma padec kapacitete.
- Balmar SmartGauge (https://marinehowto.com/smartgauge-batt ... ring-unit/). Tale se mi pa zdi najbolj kontroverzen, ker naj bi brez Shunta uspel izračunati SoC, toda na forumih ga večinoma hvalijo. Namreč brez Shunta je zadevo mnogo lažje vgraditi, pa tudi naj bi odpadlo vsako programiranje, ker je naprava tako pametna, da ne potrebuje nastavitev, in naj bi se sama pokalibrirala po nekaj ciklih. Vau!

Vprašanje za našega NT: Ali lahko komentirate, kaj je po vašem mnenju najbolje od gornjih, in zakaj? In še tole: ali je zadnji produkt Balmar SmartGauge resen, ali je to neki fake?

[Nikola T.]

Govoriti o SoH (State of Health) pri klasični svinčeni tehnologiji je poponoma brez zveze. Gre za funkcionalnosti, ki je razvita primarno za Li-Ion tehnologijo, kjer je število ciklov in s tem povezana življenska doba 40x (in več) višja.
Balmar je proizvajalec alternatorjev in niso nek sinonim za high tech produkte.
Mastervolt je OK in nepogrešljiv še posebej, če je sistem sestavljen iz njihovih komponent, drugače pa kot si že sam opisal je Victron naredil zares ogromen korak pri povezljivosti, uporabnosti in izjemno visoki kvaliteti ob izjemno ugodni ceni.

[motorni]

Saj tudi montaža shunta ni nek bavbav. Kupiš hidravliko za kabelčevlje stiskat za 50 evrov (ali pa si jo sposodiš), odrežeš minus žico, stisneš dva kabelčevlja, zaščitiš z bužirko z lepilom in priviješ vmes shunt.

[heron]

Saj tudi montaža shunta ni nek bavbav. Kupiš hidravliko za kabelčevlje stiskat za 50 evrov (ali pa si jo sposodiš), odrežeš minus žico, stisneš dva kabelčevlja, zaščitiš z bužirko z lepilom in priviješ vmes shunt.

Motorni, kje dobiš hidravliko za kabelčevlje stiskat za 50€? To bi me zanimalo.
Nazadnje sem si sposojal, ampak za 50€ bi pa kupil.

[Grega295]

Motorni, kje dobiš hidravliko za kabelčevlje stiskat za 50€? To bi me zanimalo.
Nazadnje sem si sposojal, ampak za 50€ bi pa kupil.

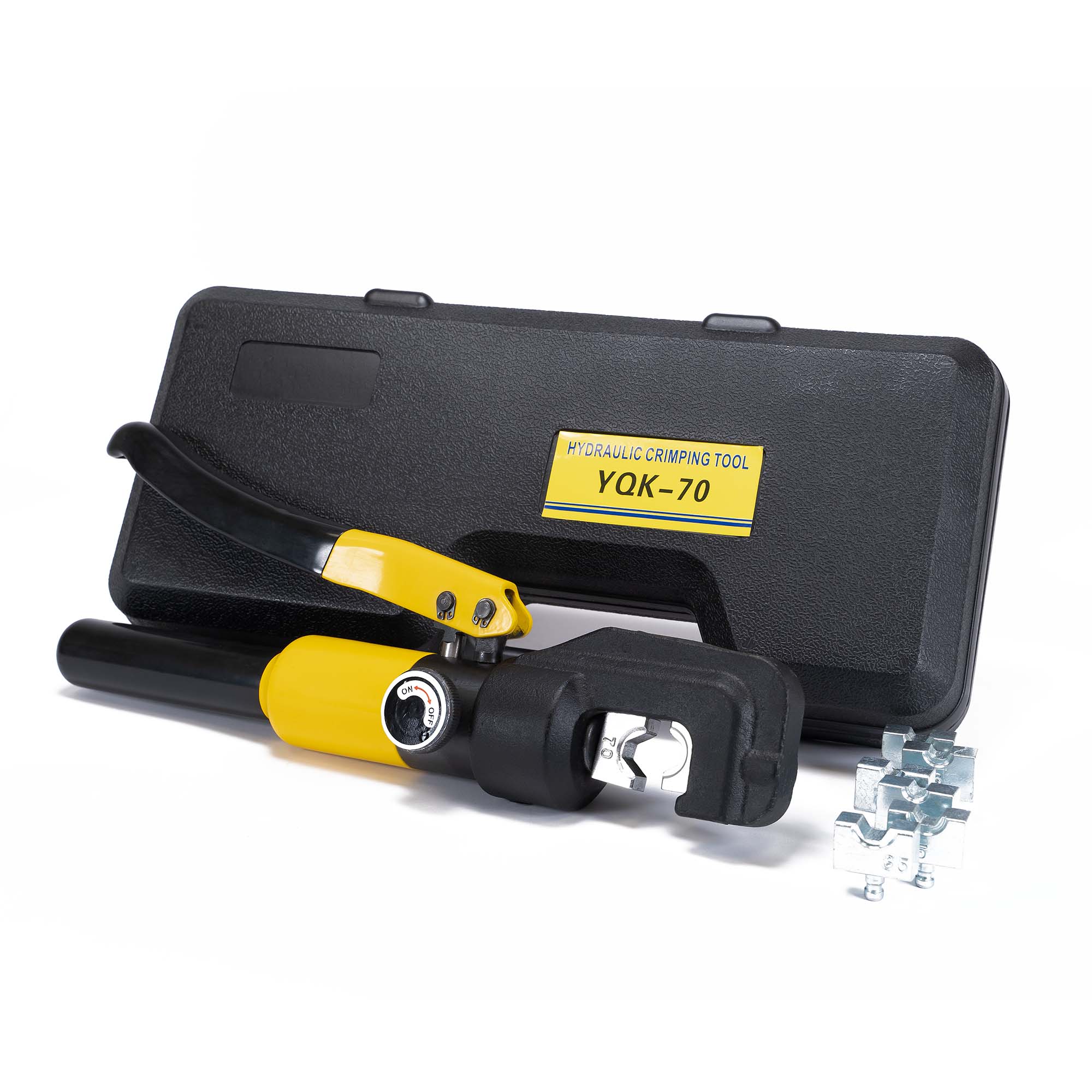

https://www.ipotools.si/hidravlicno-in- ... 0-Ipotools

https://www.ipotools.si/hidravlicno-in- ... je-YQK300A

Jaz sem vzel prve.

[motorni]

Imam takšne,
pred leti sem jih kupil na ebayu in z njimi naredil kakšnih 50 elektro omar v sedmih letih (ni to moja glavna dejavnost), tudi take s 1400A nazivnega toka.
Pri stiskanju kabelčevljev moraš paziti, da ga dovolj stisneš, ker so današnje žice in kabli na spodnji meji tolerance, je včasih treba vstaviti eno čeljust za eno dimenzijo manjšo kot je presek žice, velja za vse klešče, ne samo za te.

[Marchi]

Motorni, kje dobiš hidravliko za kabelčevlje stiskat za 50€? To bi me zanimalo.
Nazadnje sem si sposojal, ampak za 50€ bi pa kupil.

https://www.ipotools.si/hidravlicno-in- ... 0-Ipotools

https://www.ipotools.si/hidravlicno-in- ... je-YQK300A

Jaz sem vzel prve.

A je to dovolj za stiskat pripone? Za ograjo sigurno!? Za snast pa verjetno tudi?

[Grega295]

A je to dovolj za stiskat pripone? Za ograjo sigurno!? Za snast pa verjetno tudi?

Nisem zihr, če nastavki, ki so za kabelj-čevlje, pašejo.
Prešajo tudi v Motomarine.

[polanc]

To je za mehke kabel čevlje stiskat za pripone je druga muzika potrebna po mojem..

[motorni]

Stisnil sem inoks cevko fi 10 z 1mm steno. Kaj več pa nisem poskusil. Ampak če sklepam po bakrenih kabelčevljih, ga moraš tako stisniti, da se pri tem celo malo podaljša. Pa če mora pripona držati eno tono, morajo biti klešče za 10 ton, kar pa te klešče niso. Mogoče pa, če bi naredil ožjo čeljust, ustrezno trdo in žilavo za jeklo. Originalne so sicer kaljenje, a so namenjene za baker.
